衬四氟管道生产工艺

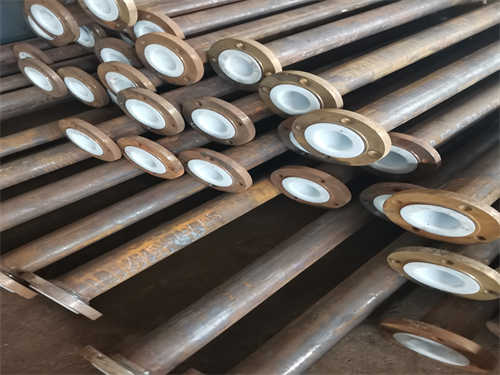

聚四氟乙烯塑料具有优良的耐腐蚀性能及耐热性能，它几乎可耐任何浓度的强酸、强碱、强氧化性介质和有机溶剂，耐化学腐蚀性能超过了现有的所有塑料，衬四氟管道生产工艺耐温范围为—195℃～250℃,所以它是理想的内衬防腐材料。四氟钢衬复合管是由四氟内衬管与钢外套两部分衬装而成，耐蚀和耐温性能都很好，是较理想的防腐方法之一。随着四氟塑料成型技术的发展及防腐技术的成熟，四氟衬里在化工生产中的应用将越来越普遍，其中四氟钢塑复合管是重要的应用。衬四氟管道生产工艺有以下几种方法；一、是紧衬法，通过一定的工艺用机械方法进行复合加工而成，衬里层与基体无空隙；二、是松衬法，是把聚四氟乙烯管不用任何器械直接插入钢管后两端翻边而成；三是粉末冶金成型法(适用于三通、四通、弯头、异径管等管件)，利用高压液体将粉末一次性压制成型无接缝的工艺。

　衬四氟管道生产工艺：

　　1挤压管紧衬法

　　将外径略大于钢管内径的挤压四氟管用机械的方法拉人钢管内，通过自然回复使其紧贴于钢管内壁上，然后加热翻边，从各方面看，挤压管作衬里较理想，其长度可与钢管同步，整体性强，内表面光滑、洁净，易于检验，但其通径受加工设备影响，仅能加工φ300mm以下的直管。

　   2 缠绕管松衬法

　　将模压生产的四氟棒料，用车床切削成薄带，用手工或机械的方法将四氟薄带缠绕在预先设计好尺寸的模具上，衬四氟管道生产工艺达到要求的厚度后，再在其外用同样方法缠上三到四层无碱玻璃丝带，最外层用铁丝扎紧，然后送入烧结炉成型，烧结后取出用水冷却，然后用手工或机械方法脱模，再套入钢管，翻边后即完成。

　　缠绕管是最初生产较多应用较广的一种，这种管子生产时，自由度大，可以从小口径到大口径(可达φ2000mm以上)，该管用车削薄膜缠绕后，烧结而成，其整体性和均匀性与缠绕时的张力、薄膜的厚度、薄膜表面的洁净程度、烧结时的温度、时间等因素有关，较难掌握。由于缠绕层数多，工艺上难以控制，烧结后整体性和均匀性很难保证。因此，缠绕管最大壁厚不超过3mm，其生产过程较多，控制欠严密，加工方法以手工为主，质量不稳定，缺乏有力的检测手段，且这种缠绕管松衬的管子壁簿，在负压和温差波动大时，管道易抽瘪和法兰翻边部位易断裂等缺陷。　　

      3 粉末冶金成型法

　　将F4树脂粉末均匀而疏松地填放在橡皮袋与管件器壁之间，然后在橡皮袋内施加液压(通常为水)，使橡皮袋向器壁扩张，衬四氟管道生产工艺将F4树脂压实而成预制件，将预制件烧结成型，这种采用一次性整体成型的衬里层，其质量受到原料、工艺的影响很大。
