钢衬四氟管

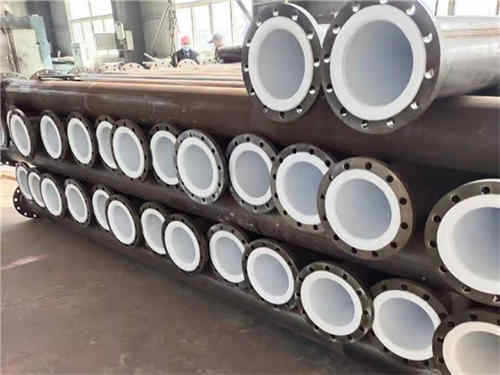

钢衬四氟管称为PTFE又称聚四氟乙烯、F4。很多情况下，选择碳钢衬四氟比较多，因为碳钢要便宜的多，但是有些情况又必须使用不锈钢。四氟它有着塑料王之美称，除熔融金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速的液氟外钢衬四氟乙烯F4管道几乎可以抵抗所有化学介质包括浓硝酸和王水的腐蚀，它几乎能耐所有化学物的腐蚀。钢衬PTFE管道介质工作压力：正压0.6MPa～2.5MPa，常温下负压为70Kpa。钢衬PTFE管道可以长期在230°C ～250°C温度下工作。钢衬四氟管聚偏氟乙烯类或其钢衬四氟乙烯F4管道偏氟类复合管，对卤素、卤代烃、强氧化剂、沸酸、碱、多种有机溶剂都有良好的耐蚀性，钢衬四氟乙烯F4管道但不耐发烟硫酸、浓热硫酸和硝酸、90°C以上的酮、酯、胺类以及高温磺化剂腐蚀。

四氟乙烯(PTFE)-钠萘溶液处理粘接法

聚四氟乙烯(PTFE)-钠萘溶液处理粘接法：钠萘溶液处理含氟材料，主要是通过腐蚀液与PTFE塑料发生化学反应，扯掉材料表面上的部分氟原子，钢衬四氟管这样就在表面上留下了碳化层和某些极性基团。钠萘溶液处理含氟材料，主要是通过腐蚀液与PTFE塑料发生化学反应，扯掉材料表面上的部分氟原子，内衬四氟管这样就在表面上留下了碳化层和某些极性基团。红外光谱表明，表面引入羟基、羰基和不饱和键等极性基团，这些基团能使表面能增大，接触角变小，润湿性提高，由难粘变为可粘。这是目前研究的所有方法中较好，也是比较常用的方法。钢衬四氟管一般用钠萘四氢呋喃作为腐蚀液。

处理粘接步骤如下：

(1)处理液配制：将一定量的金属钠加入到四氢呋喃与萘的溶液中，其中金属钠的质量分数控制在3%~5%，在室温下搅拌约2h，钢衬四氟管直溶液颜色呈现深褐色或黑色即可； (2)(2)将待处理的PTFE工件浸入到该溶液中约5~10min，取出再用丙酮溶液浸泡3~5min； (3)(3)从丙酮溶液中取出工件，用清水漂洗干净后置于阴暗处自然干燥；(4)选择环氧树脂、硅或聚氨酯做粘合剂，均匀涂于处理过的待粘接表面并立即粘接，于24~30℃下静置24h后即可粘接牢靠。
